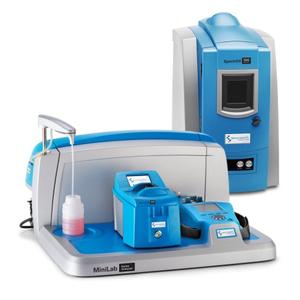

MiniLab 153-工业现场综合油液监测系统

MiniLab系列现场油液监测系统

MiniLab 综合油液监测系统适用于工业制造厂和电厂

  • 产品特性
  • 资源与文档
  • 产品尺寸

油液分析可帮助用户发现设备磨损的早期迹象,并确定腐蚀的来源。现场油液分析消除了花费时间寄送样品的弊端,使用户及时做出决策。

通过四个简单的测试模块,MiniLab 153工业设备综合油液监测实验室可进行全面的现场油液分析,并提供具有行动导向的检测结果,可以节省时间,降低成本。该系统:

  • 只使用一套系统,可在工业现场进行分析,能达到和实验室分析一样的效果。
  • 工作流程简单,无需专业人士;
  • 基于“三向量分析法”和TruVu 360 的智能诊断系统,实现检测过程的自动化、标准化和流程化。

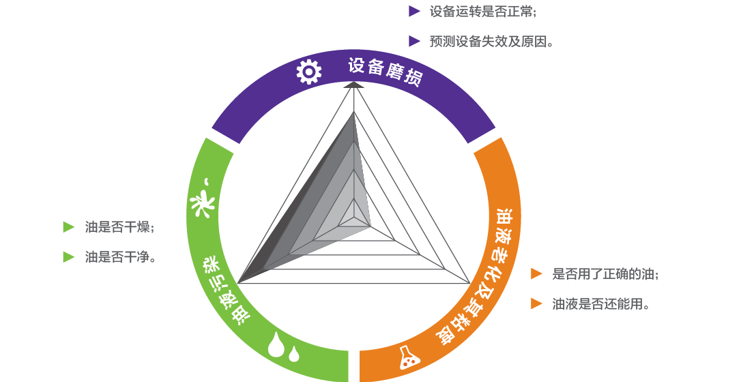

三向量—油液和设备健康状况的简化表示

三向量是对润滑系统完整性和设备健康状况的简单表示。三向量可以表明每个向量(设备磨损、润滑油老化和润滑油污染)的健康程度。为了更好地掌握每个向量的状态,必须对油液的关键磨损、物理和化学参数进行检测。

“三向量”分析法可以回答以下问题:

Spectro Trivector

The MiniLab 153 在15分钟之内可完成4个测试

(点击下面图片观看测试视频)


MiniLab 153 4 test

Test 3 Elemental Analysis

Test 4 Chemical Analysis

Test 1 Particle Count



测定项目 元素分析

ASTM D6595
污染与磨损分析
ASTM D7596
粘度分析

ASTM D8092
理化分析

ASTM D7889
油液污染 颗粒计数和ISO清洁等级 V
非金属颗粒(沙粒、粉尘)计数、分布、影像 V
硼、钙、钠、锂、钾元素分析 V
V
油液老化 粘度 V
总酸值(TAN) V
氧化度 V
发动机的总碱值(TBN)、氧化度、硝化度、硫化度 V
铜、铬、硼、镁、钙、钡、锌、硅、钠、钼、磷元素分析 V
设备磨损 磨粒的影像、数量和分布 V
铁磁性颗粒浓度,ppm V
铁磁性颗粒总数及尺寸分布 V
铜、银、铬、钛、铝、硅、镁、镍、锌、铁、锰、铅、锡、钼、钙、钒元素分析 V



TruVu 360 油液智能监测平台

Minilab 153采用 TruVu360 油液智能监测平台 作为软件支持。该软件内置资产管理数据库和可扩展的参考油数据库。

可提供趋势报告、诊断结果及维护建议,并可自动邮件通知检测结果和报警。

三向量报告可将超出正常范围的异常参数用彩色显示出来,设备健康状况一目了然。

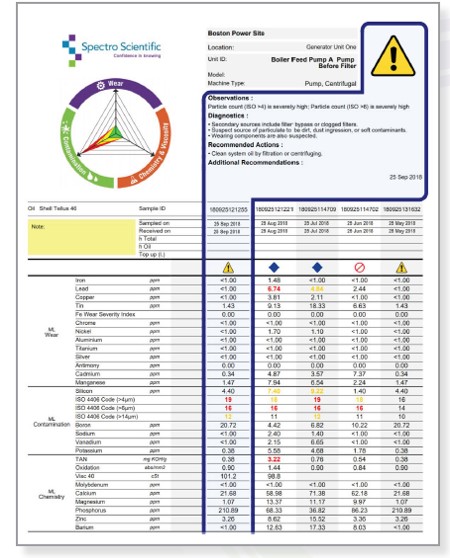

TruVu 360 Sample Report

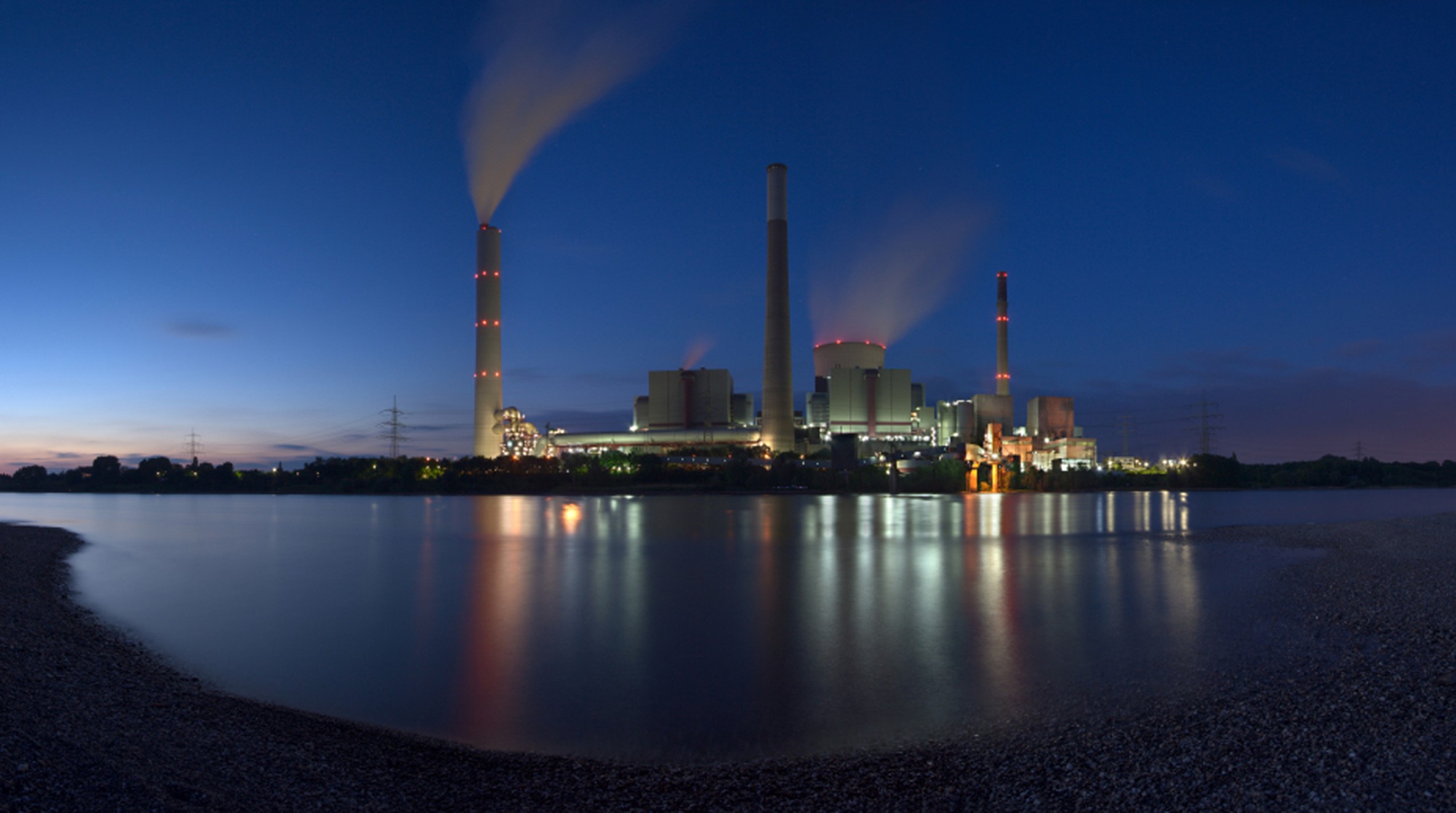

目标应用领域

MiniLab153工业设备综合油液监测实验室被广泛地应用在以下行业:

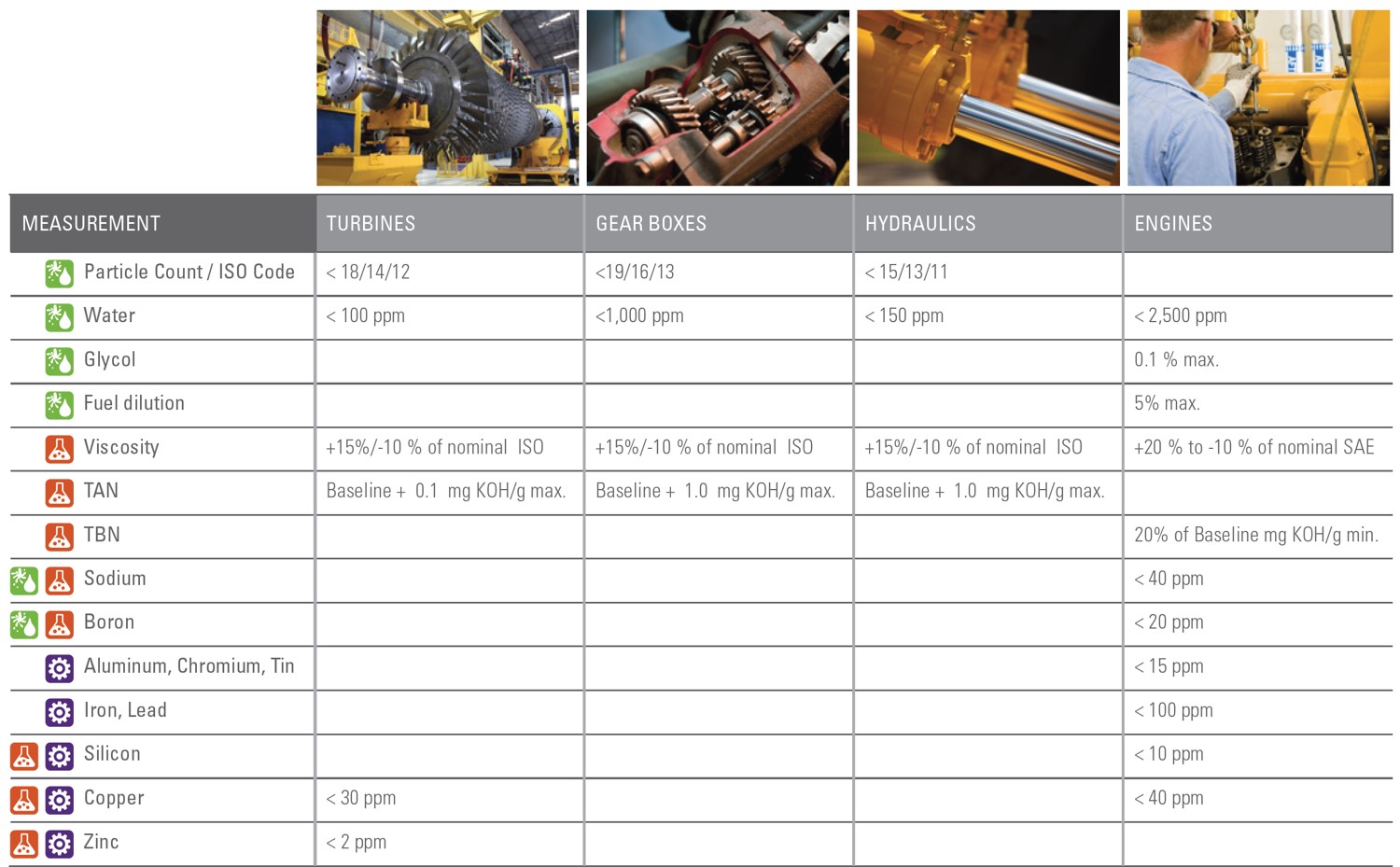

典型设备报警线

几种最常见的油液分析测试和常用设备典型警报限制如下所示。制造商为其设备设定了具体的报警限值参数。

Typical alarm limits for machinery


配件&耗材

样品预处理工具

样品预处理工具,如:均质器、超声除气器,电极切削器;Minlab153标配中含有100个样品所需耗材。

样品预处理 –只需3个简单的步骤

  1. 使用电极切削器削棒电极
  2. 用均质器摇匀样品,以更好地检测水的含量。
  3. 用超声波除去汽包,以得到有效的颗粒计数结果。

为了确保实验结果的准确与稳定,请使用斯派超科技公司的原厂标准耗材。

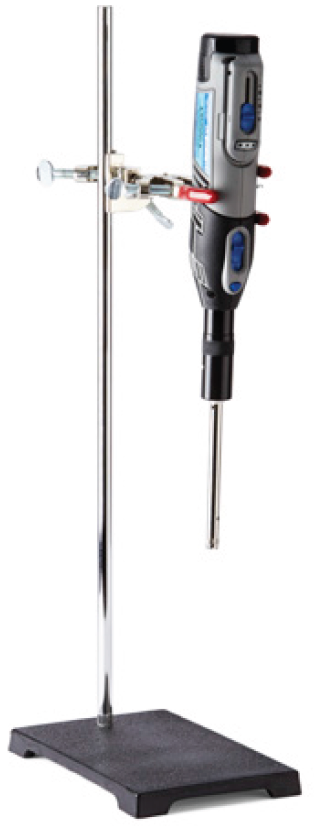

均质器 (on stand)

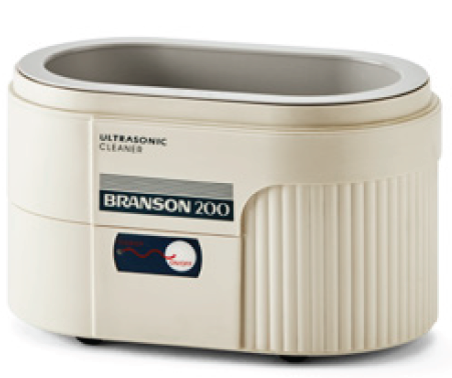

超声除气器

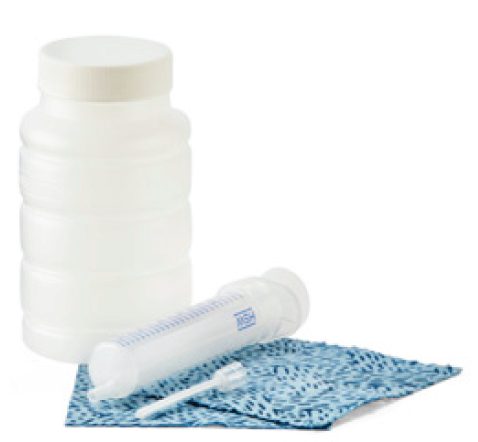

原厂标准耗材
MiniLab Series Brochure
Application Note: Total Ferrous Measurement
Whitepaper: LNF Overview
Whitepaper: LNF Overview
Total Ferrous Measurement Application Note
标题
文件
下载链接
MiniLab Series Brochure
DocumentAB-0207
下载链接 下载
Application Note: Total Ferrous Measurement
DocumentAB-0208
下载链接 下载
Whitepaper: LNF Overview
DocumentAB-0209
下载链接 下载
Whitepaper: LNF Overview
DocumentAB-0221
下载链接 下载
Total Ferrous Measurement Application Note
DocumentAB-0222
下载链接 下载

MiniLab 153

71 cm x 214 cm x 66 cm

(28” x 84” x 26”)
